Sursa pentru banda LED: cum o calculezi și unde o pui
Cum calculezi sursa pentru banda LED de 12V sau 24V, ce faci cu căderea de tensiune pe lungimi mari și unde amplasezi sursa ca s-o poți ventila și înlocui.
Cuprins 6 secțiuni
De ce banda de 12V/24V are nevoie de sursă
În priză ai 230V curent alternativ. Banda LED de 12V sau 24V funcționează în curent continuu, la tensiune joasă. Între ele stă sursa, numită adesea și transformator sau driver: ea coboară tensiunea, o redresează și o menține constantă. În același timp face separarea de rețea, așa că pe bandă nu ajunge tensiune periculoasă.
Benzile obișnuite sunt de tensiune constantă, deci ai nevoie de o sursă de tensiune constantă, cu exact tensiunea benzii: 12V pentru banda de 12V, 24V pentru banda de 24V. O bandă de 12V legată la o sursă de 24V se arde; una de 24V la o sursă de 12V abia luminează.

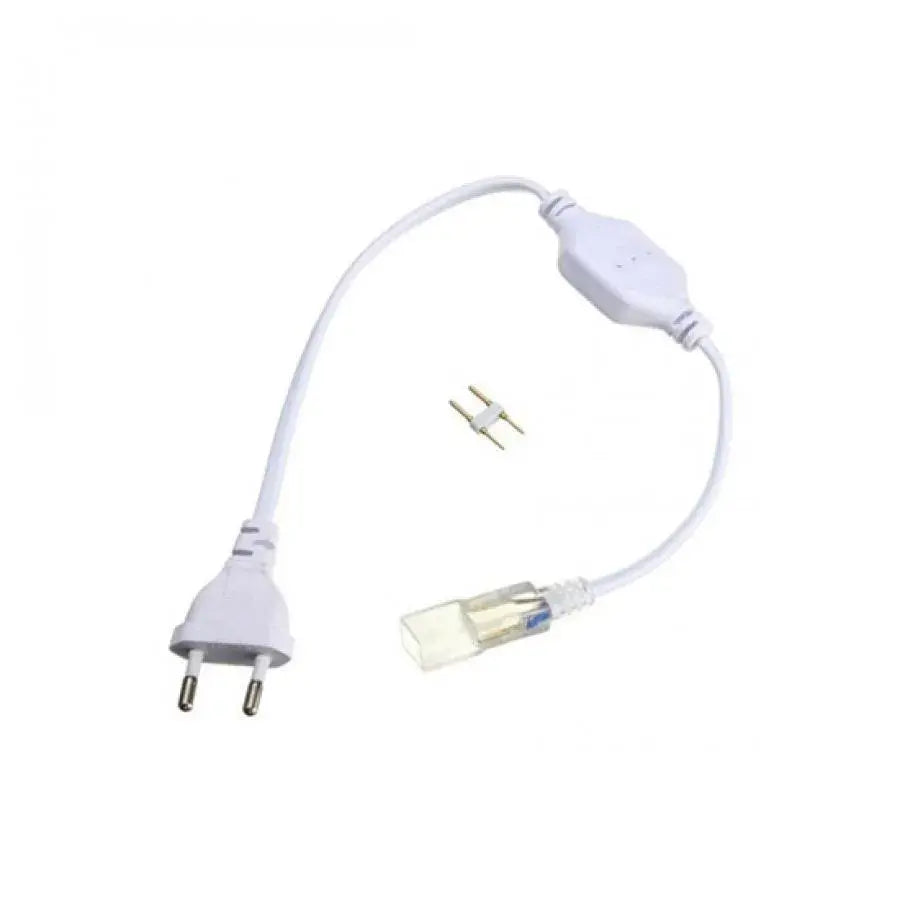

Banda de 220V este un caz separat: ea nu folosește sursă, ci un alimentator cu ștecher, de exemplu alimentatorul cu ștecher pentru bandă 2835 de 220V. Diferențele dintre tipurile de bandă sunt explicate în Bandă LED: 12V, 24V sau 220V, SMD sau COB.
Calculul puterii: exemplu pas cu pas
Calculul se face în trei pași:
- Puterea benzii = puterea pe metru (W/m) × lungimea totală (m).
- Rezerva: adaugi orientativ 20%, adică înmulțești cu 1,2. Sursa nu trebuie să lucreze tot timpul la limită; așa se încălzește mai puțin și durează mai mult.
- Alegi sursa standard imediat superioară: 30, 60, 100, 150, 200 W și așa mai departe.
| Exemplu | Bandă | Calcul | Sursă aleasă |
|---|---|---|---|
| Nișă de tavan | 10 m, 24V, 12 W/m | 12 × 10 = 120 W; 120 × 1,2 = 144 W | 24V, 150 W |
| Sub dulapuri | 3 m, 12V, 9,6 W/m | 9,6 × 3 = 28,8 W; × 1,2 ≈ 35 W | 12V, 60 W |
| Raft cu vitrină | 5 m, 12V, 14,4 W/m | 14,4 × 5 = 72 W; × 1,2 ≈ 86 W | 12V, 100 W |
Primul rând corespunde, de exemplu, benzii LED de 12 W/m, 24V, 10 m. Dacă fișa unei benzi îți dă doar puterea totală a rolei, împarte-o la lungime ca să afli W/m.
Ca să verifici cabluri și conectori, calculează și curentul: I = P / U. Pentru 120 W la 24V rezultă 5 A; aceeași putere la 12V ar însemna 10 A. De aici vine avantajul benzii de 24V pe trasee lungi: la aceeași putere, curentul e la jumătate.
Dacă folosești un controler (pentru dimare, RGB sau CCT), verifică și curentul maxim pe canal al controlerului, nu doar sursa.
Căderea de tensiune și alimentarea din ambele capete
Pistele de cupru ale benzii au rezistență. Cu cât banda e mai lungă, cu atât tensiunea scade spre capătul îndepărtat, iar LED-urile de acolo luminează mai slab și, la benzile albe, pot arăta ușor diferit ca nuanță. Asta se numește cădere de tensiune.
Lungimi orientative pe care le poți alimenta dintr-un singur capăt (verifică întotdeauna fișa benzii):
- bandă de 12V: în jur de 5 m;
- bandă de 24V: în jur de 10 m;
- la benzile cu putere mare pe metru, lungimile scad.
Pentru trasee mai lungi ai trei soluții:
- Alimentezi din ambele capete: tragi un cablu de la sursă și la capătul opus al benzii, cu aceeași polaritate.
- Alimentezi din mijloc: sursa e la jumătatea traseului, iar banda pleacă spre stânga și spre dreapta.
- Alimentezi în paralel: împarti banda în tronsoane, fiecare cu cablul lui de la sursă. Nu lega tronsoanele unul după altul, „în cascadă”, pe distanțe mari.
Cablul dintre sursă și bandă contează și el. Pe distanțe mari sau la curenți mari folosește un cablu cu secțiune mai mare; dimensionarea exactă o face electricianul, după curent și lungime.
Sursă închisă, IP și ventilație
| Tip de sursă | Cum arată | Unde o pui |
|---|---|---|
| Carcasă metalică perforată, IP20 | cutie de metal cu găuri de aerisire | interior uscat, în dulap tehnic, cu aer în jur |
| Carcasă de plastic, compactă | subțire, pentru mobilier sau tavan fals | interior uscat, în spații înguste |
| Sursă etanșă, IP67 | carcasă închisă, umplută cu rășină | exterior, zone umede, acolo unde fișa permite |
| Sursă pe șină DIN | se montează în tabloul electric | instalații cu mai multe circuite, în tablou |
Orice sursă degajă căldură. Nu o acoperi cu vată, folie sau textile și nu o pune în spații închise ermetic, mai ales pe cele de putere mare. Sursele etanșe sunt bune la umezeală, dar se răcesc mai greu, așa că rezerva de putere e și mai importantă.
În baie, standardul IEC 60364-7-701 cere ca sursa pentru foarte joasă tensiune folosită în zonele 0 și 1 să fie amplasată în afara acestor zone. În practică, o pui în afara băii sau într-un loc ferit, departe de duș și cadă. Detalii în ghidul Lumina în baie: zone de protecție și cod IP. Și banda trebuie să aibă IP-ul potrivit zonei, de exemplu o bandă siliconată ca banda LED 5050 de 12V, IP65.
Unde amplasezi sursa ca s-o poți înlocui
Banda poate funcționa ani de zile, dar sursa este de obicei prima componentă care cedează. Gândește amplasarea de la început:
- Tavan fals: pe raftul nișei sau deasupra unei trape de vizitare, nu închisă sub gips-carton. Vezi și Bandă LED în tavan fals.
- Bucătărie: deasupra corpurilor suspendate, în spatele cornișei, sau într-un corp de jos, cu acces din interior.
- Mobilier: în spatele unui panou demontabil, nu lipită de fundul dulapului fără acces.
- Exterior: într-o cutie de joncțiune cu IP potrivit, sub streașină, ferită de soare direct.
Lasă o notă (o poză pe telefon e suficientă) cu locul sursei, puterea și tensiunea ei. Peste câțiva ani, cine o înlocuiește va ști exact ce să caute.
Dacă vrei să reglezi intensitatea, alegi fie o sursă dimabilă compatibilă cu variatorul din perete, fie o sursă obișnuită urmată de un controler pentru bandă. Compatibilitatea e explicată în Dimmer pentru LED: cum alegi unul compatibil.
Sfatul designerului: pentru o casă cu mai multe trasee de bandă, nu pune câte o sursă mică ascunsă în fiecare colț. Grupează-le în două-trei puncte accesibile, cum ar fi un dulap tehnic sau tabloul electric, și trage cabluri dimensionate corect până la bandă. Întreținerea devine simplă.
Greșeli frecvente
- Sursa aleasă fix la puterea benzii, fără rezervă; lucrează la limită și se încălzește.
- Sursă cu altă tensiune decât banda. Citește eticheta înainte de a conecta.
- Polaritatea inversată la alimentarea din ambele capete; legi plusul de minus prin bandă, faci scurtcircuit și poți defecta sursa sau banda.
- Sursa închisă în tavan fals, fără trapă, sau îngropată în izolație.
- Bandă lungă alimentată dintr-un singur capăt, cu capătul opus vizibil mai slab.
- Sursa în zona dușului sau într-un loc unde poate fi stropită.
