Lumina în baie: zone de protecție și cod IP

Apa și curentul electric se întâlnesc în baie mai des decât oriunde în casă. Codul IP îți spune cât de bine este protejat un corp de iluminat, iar zonele îți spun unde ai nevoie de ce protecție.

6 min de citit

Compoziția

Baie cu lumina la locul ei

Cada și dușul definesc zonele, oglinzile cu LED stau în afara lor sau au protecția potrivită. Oglinda Vérité are IP44, oglinda cu dulap și lavoar are IP65.

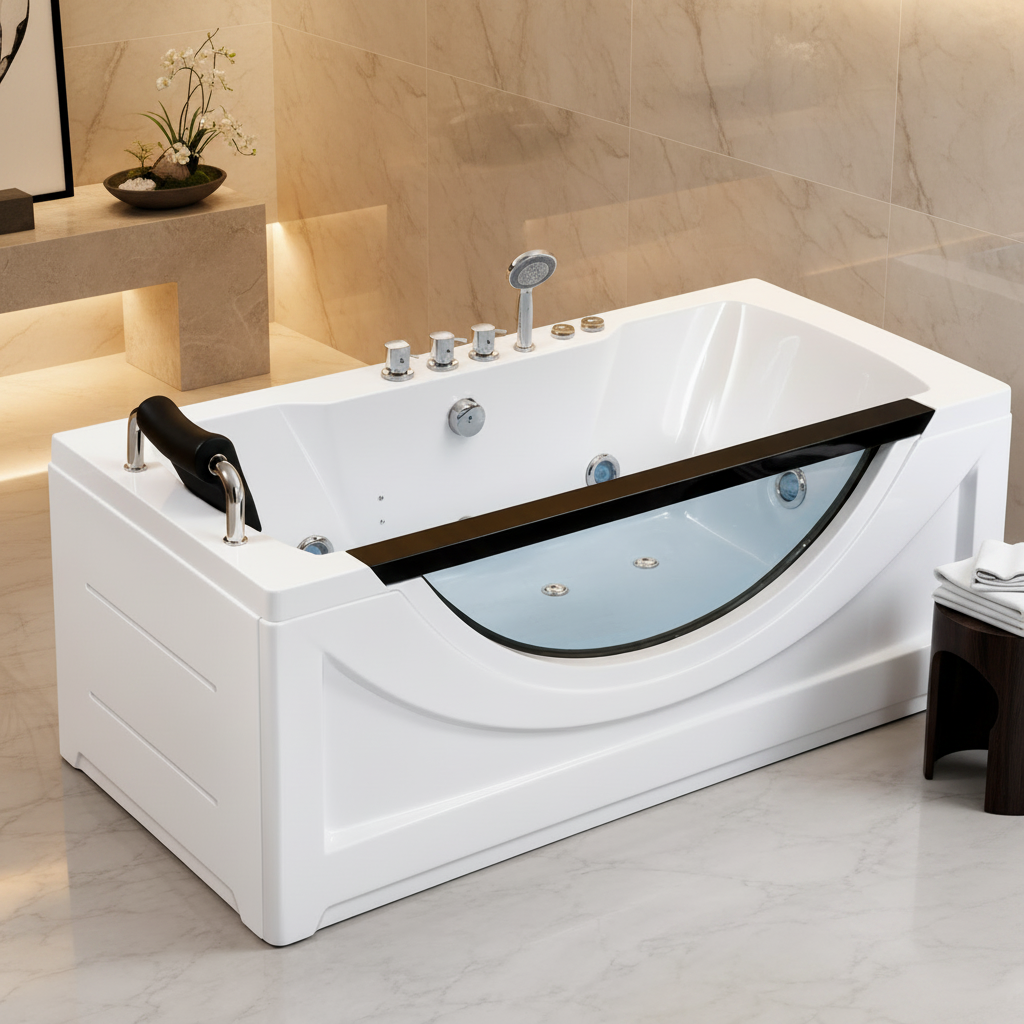

Cadă hidromasaj 170 × 80 12.812,99 lei

Paravan walk-in 90 × 120 2.343,99 lei

225 cmînălțimea zonelor 1 și 2, de la podea

Oglindă LED Vérité 120 × 80 1.328,99 lei

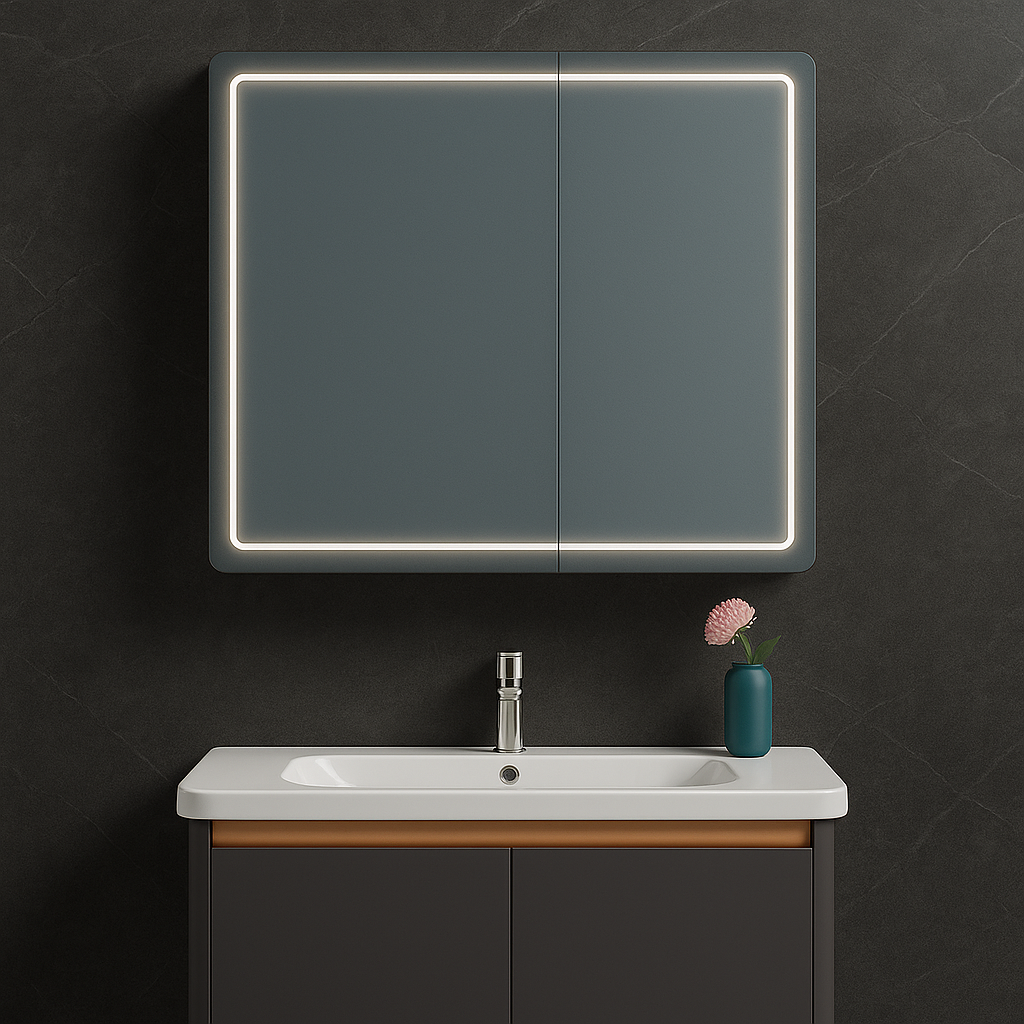

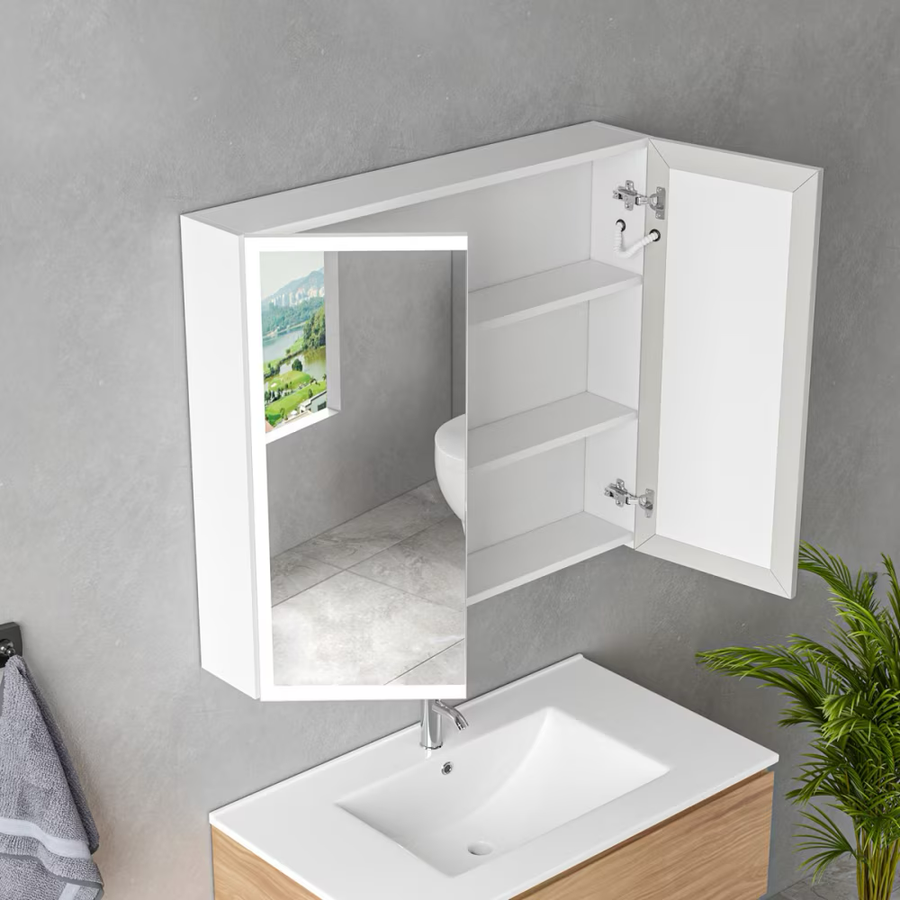

Oglindă cu dulap și lavoar 1.562,99 lei

În compoziție

IPX7

Zona 0
Interiorul căzii sau al cădiței de duș. Doar corpuri de 12 V.
IPX4

Zonele 1 și 2
Deasupra căzii și încă 60 cm în jur, până la 225 cm înălțime.
60cm

Zona 2
Distanța orizontală dincolo de marginea căzii sau a dușului.

Secțiune printr-o baie cu cadă: zonele de protecție.

Schița

Zonele 0, 1 și 2

Zona 0 este interiorul căzii sau al cădiței. Zona 1 este spațiul de deasupra ei, până la 225 cm. Zona 2 se întinde încă 60 cm în jurul zonei 1.

Zonele sunt definite de standardul european pentru instalații electrice în băi (HD 60364-7-701), preluat în normativul românesc I7.

Ce înseamnă codul IP

IP vine de la „Ingress Protection” și are două cifre. Prima arată protecția la praf și obiecte solide (0–6), a doua protecția la apă (0–8). Un „X” înseamnă că acea protecție nu a fost testată.

Cod	Protecție la apă	Unde se folosește
IP20	fără	camere uscate: living, dormitor, hol
IP44	stropi din orice direcție	baie, zonele 1 și 2, lângă lavoar
IP65	jeturi de apă	deasupra dușului, exterior acoperit
IPX7	scufundare temporară	zona 0, în interiorul căzii

Zonele de protecție

Zona 0: interiorul căzii sau al cădiței de duș. Doar echipamente de foarte joasă tensiune (12 V), cu IPX7.
Zona 1: deasupra căzii sau a dușului, până la 225 cm de la podea. Minimum IPX4; IPX5 dacă zona se curăță cu jet de apă.
Zona 2: încă 60 cm în jurul zonei 1, tot până la 225 cm. Minimum IPX4.
În afara zonelor: nu există o cerință specială, dar în baie este recomandat IP44 pentru orice corp de iluminat.

Dușul walk-in

La un duș fără cădiță, zona 1 se măsoară de la sifon sau de la para fixă: are o rază de 120 cm în jurul lor. De aceea, la dușurile walk-in, zona protejată este mai mare decât pare.

Oglinzile cu LED

O oglindă cu LED este un corp de iluminat. Dacă stă lângă lavoar, în afara zonelor 1 și 2, IP44 este suficient. Dacă oglinda ajunge în zona 2 (de exemplu, lângă cadă), IP44 este minimul obligatoriu. Verifică codul IP în specificațiile fiecărei oglinzi.

Siguranța instalației

Circuitele din baie se protejează cu un întrerupător diferențial de 30 mA.
Întrerupătoarele și prizele stau în afara zonelor 0, 1 și 2.
Montajul îl face un electrician autorizat ANRE, care verifică și împământarea.

Sfatul designerului: planifică lumina băii înainte de faianță. Doza pentru oglindă, aplicele și spoturile din tavan se stabilesc pe planul cu zonele desenate.
