Tub LED T8: cum înlocuiești un neon și ce verifici
Când schimbi un neon cu tub LED T8, verifici lungimea, alimentarea pe o parte sau pe ambele și ce face corpul cu balastul și starterul.
Cuprins 6 secțiuni
Ce înseamnă T8 și lungimile uzuale
„Neonul” din garaj, din atelier sau din debara este, de fapt, un tub fluorescent. Codul T8 vine din vechiul sistem de notare: litera T înseamnă tub, iar cifra este diametrul în optimi de țol. T8 are deci 8/8 de țol, adică aproximativ 26 mm. Un T5, mai subțire, are în jur de 16 mm, iar vechiul T12 avea 38 mm. Tuburile T8 folosesc soclul G13, cu doi pini la fiecare capăt, la distanța de 13 mm.
Tuburile LED T8 au fost făcute să intre în aceleași suporturi, deci păstrează diametrul, soclul și lungimile tuburilor fluorescente:
| Lungime nominală | Tub fluorescent T8 clasic | Tub LED T8 uzual (orientativ) |
|---|---|---|
| 60 cm | 18 W | 8–10 W |
| 90 cm | 30 W | 12–14 W |
| 120 cm | 36 W | 16–20 W |
| 150 cm | 58 W | 22–25 W |

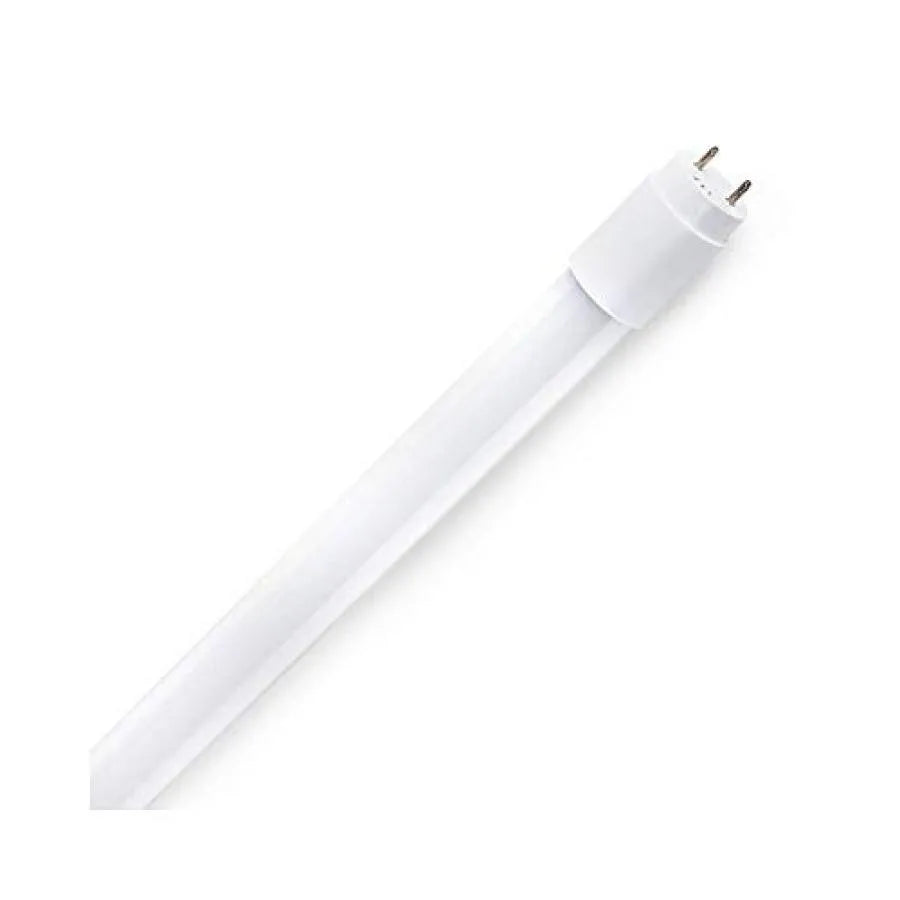

Lungimea reală e puțin diferită de cea nominală: tubul „de 120 cm” are cu pinii cam 121–122 cm. De exemplu, tubul LED T8 de 18 W are 122 cm, iar tubul LED T8 de 23 W are 150 cm. Măsoară tubul vechi sau corpul înainte să comanzi, pentru că lungimile nu sunt interschimbabile.
Alimentare pe o parte vs. pe ambele părți
Tubul fluorescent primește tensiune pe la ambele capete, prin balast și starter. La tuburile LED, producătorii folosesc două scheme:
- Alimentare pe o singură parte. Faza și nulul intră pe pinii de la același capăt. Celălalt capăt doar ține tubul în suport. Schema cere ca suportul să fie cablat direct la rețea, fără balast.
- Alimentare pe ambele părți. Faza intră la un capăt, nulul la celălalt. Și această schemă, în varianta cu alimentare directă, cere un suport cablat la rețea, fără balast.
Pe lângă acestea există și tuburi gândite să lucreze cu balastul existent, inductiv sau electronic, despre care vezi mai jos. Schemele nu se amestecă: dacă tubul nu se potrivește cu cablajul suportului, în cel mai bun caz nu se aprinde, iar în unele combinații poate produce un scurtcircuit. Schema corectă este trecută pe tub, pe ambalaj sau în instrucțiuni, de obicei cu un desen. Tuburile T8 din magazin se vând doar ca tub, fără suport, așa că verifică pe tub și pe ambalaj ce schemă cere, înainte de montaj.
Balast electronic, inductiv și starter
Corpul fluorescent are în interior un dispozitiv de pornire, care diferă după vechimea și tipul corpului:
| Ce are corpul | Cum îl recunoști | Ce tub LED folosești |
|---|---|---|
| Balast inductiv + starter | Corp mai greu, starter cilindric mic, vizibil, tubul clipește la pornire | Tub compatibil cu balast inductiv; starterul vechi se înlocuiește cu starterul-punte pentru LED, livrat de obicei cu tubul |
| Balast electronic | Fără starter, tubul pornește instant, corp mai ușor | Doar un tub declarat compatibil cu balastul electronic respectiv (producătorul dă de regulă o listă) sau, mai sigur, cablare directă la rețea |
| Cablare directă (fără balast) | Corp modificat de electrician sau suport nou pentru LED | Tub cu alimentare directă, pe o parte sau pe ambele, după cum e cablat suportul |
Varianta cea mai curată pe termen lung este cablarea directă: electricianul scoate balastul și starterul și leagă suportul direct la 230 V. Balastul nu mai consumă energie, nu mai poate da defect și nu mai depinzi de compatibilitatea lui. Pune o etichetă pe corp, „doar tuburi LED”, ca nimeni să nu monteze din greșeală un tub fluorescent.
Dacă păstrezi balastul inductiv, înlocuiește obligatoriu starterul cu cel pentru LED, care arată la fel, dar înăuntru e doar o punte cu siguranță. Un starter clasic lăsat în circuit face tubul să clipească sau îl poate defecta.
Sfatul designerului: dacă ai mai multe corpuri cu neon prin casă, nu le transforma pe rând, cu tuburi diferite. Alege o singură schemă, de preferință cablare directă, și același tip de tub peste tot. La următoarea înlocuire nu mai trebuie să te întrebi care corp ce acceptă.
Unde se folosesc acasă: garaj, atelier, debara
Tuburile T8 sunt practice acolo unde ai nevoie de lumină multă, uniformă, cu costuri mici:
- Garaj: corpuri de 120–150 cm puse de o parte și de alta a locului mașinii, nu doar pe mijloc, ca să ai lumină și pe laterale, unde deschizi portierele și lucrezi.
- Atelier: corpuri deasupra bancului de lucru, puțin în fața ta, nu în spate.
- Debara, cămară, pod, subsol: un tub de 60 sau 120 cm, montat pe tavan, la mijloc, ajunge de obicei pentru un spațiu mic.
În încăperile umede, în garajele neîncălzite sau în subsoluri, alege un corp cu IP potrivit, de exemplu IP65, cu tub protejat. Pentru tavanele din spațiile de lucru, o alternativă modernă este panoul LED; diferențele le găsești în Panou LED: încastrat 60x60 sau aplicat.
Lumeni și temperatură pentru spații de lucru
Standardul european pentru iluminatul locurilor de muncă, EN 12464-1, dă niveluri de iluminare pe care le poți folosi ca reper și acasă. Valorile de mai jos sunt orientative pentru spații casnice:
| Spațiu | Iluminare medie (orientativ) | Temperatură de culoare |
|---|---|---|
| Debara, cămară, pod | 100–150 lx | 3000–4000 K |
| Garaj pentru parcare | 75–150 lx | 4000 K |
| Garaj în care lucrezi, atelier general | 300 lx | 4000 K |
| Banc de lucru, lucru fin | 500 lx sau mai mult | 4000–5000 K |
Un calcul rapid, orientativ: suprafața × nivelul dorit în lx îți dă lumenii care trebuie să ajungă pe suprafața de lucru. Pentru că o parte din lumină se pierde pe pereți și tavan, cumpără cam de 1,5–2 ori această valoare în lumeni de tub. Pentru un atelier de 12 m² la 300 lx: 12 × 300 = 3.600 lm, deci în jur de 5.500–7.000 lm de tub. Fluxul exact îl citești pe ambalajul fiecărui tub și împarți totalul la el.
La temperatură, 4000 K este alegerea obișnuită pentru lucru: o lumină neutră, clară, mai puțin dură decât un alb foarte rece. Tubul de 3000 K e potrivit în debara sau cămară, unde lumina se vede din hol și vrei să se potrivească cu restul casei. Redarea culorilor o dă CRI, nu temperatura: CRI 80 este minimul uzual la interior, iar pentru vopsit sau potrivit culori caută CRI 90 sau mai mult. Pentru clasa energetică și datele de pe ambalaj, citește Eticheta energetică a becului.
Greșeli frecvente
- Lași starterul clasic în corp. Tubul LED clipește, nu pornește sau se strică.
- Pui un tub pentru alimentare directă într-un corp cu balast. Verifică schema de pe tub înainte de montaj.
- Comanzi după „120 cm” fără să măsori. Corpurile vechi pot fi de 60, 90 sau 150 cm.
- Modifici cablajul singur, fără experiență. Scoaterea balastului este lucru de electrician, cu tensiunea oprită de la tablou.
- Nu marchezi corpul transformat. Peste câțiva ani, cineva poate pune înapoi un tub fluorescent.
- Alegi 6000 K pentru tot. Lumina foarte rece pe suprafețe mari poate părea dură; pentru lucru, 4000 K e reperul obișnuit.
