Spoturi în baie și deasupra dușului: ce IP și ce tensiune
Ce spoturi poți monta deasupra dușului și în restul băii: IP-ul pe fiecare zonă, de ce se preferă joasa tensiune, unde pui sursa și câte spoturi îți trebuie.
Cuprins 6 secțiuni
Recapitulare: zonele 0, 1, 2 pe scurt
Standardul IEC 60364-7-701, preluat și în normativul românesc pentru instalații electrice, împarte baia în zone după cât de aproape sunt de apă. Explicația completă, cu desene, este în Lumina în baie: zone de protecție și cod IP. Pentru spoturi, reții atât:
| Zona | Unde este | Ce cere pentru corpurile de iluminat |
|---|---|---|
| 0 | interiorul căzii sau al cuvei de duș | IPX7 și foarte joasă tensiune de siguranță (SELV); practic, nu montezi spoturi aici |
| 1 | deasupra căzii sau a dușului, până la 2,25 m de la pardoseală (la dușul fără cuvă, pe o rază de 1,20 m de la sursa de apă) | minim IPX4; se preferă SELV |
| 2 | o bandă de 60 cm în jurul zonei 1, până la 2,25 m înălțime | minim IPX4 |
| În afara zonelor | restul băii | norma nu impune un IP anume; în practică se alege IP44 |
Un detaliu important pentru tavan: zonele 1 și 2 se opresc la 2,25 m. Dacă tavanul este mai sus, spotul de deasupra dușului poate fi tehnic în afara zonelor. Aburul urcă însă exact acolo, așa că protecția la umiditate rămâne necesară. Toate circuitele din baie se protejează cu un dispozitiv diferențial de 30 mA.
Spoturi deasupra dușului: IP și SELV
Deasupra dușului, spotul primește abur constant și, la dușurile cu jet orientabil, chiar apă direct pe ramă. De aceea:
- IP-ul: minim IP44, iar acolo unde jetul poate atinge tavanul alegi IP65. A doua cifră arată protecția la apă: 4 înseamnă stropi din orice direcție, 5 înseamnă jeturi de apă, conform IEC 60529.
- Etanșarea spre tavan: la spoturile încastrate, IP-ul declarat se referă adesea doar la partea dinspre cameră. Verifici în fișă dacă spotul are garnitură între ramă și tavan și dacă partea din spate rămâne protejată.
- Joasa tensiune (SELV): un spot alimentat la 12 V sau 24 V printr-o sursă de siguranță nu poate da un șoc periculos, chiar dacă apa ajunge la contacte. De aceea, în zona 1, varianta SELV este cea recomandată, iar în zona 0 este obligatorie.
În practică, un spot de 12 V cu bec MR16 (soclu GU5.3) sau un spot LED integrat cu driver de joasă tensiune sunt soluțiile uzuale deasupra dușului. Diferența dintre becurile de 230 V și cele de 12 V este explicată în Bec GU10 vs MR16 (GU5.3).
Spoturi în rest: IP44 și distanțe
În afara zonei de duș, regulile sunt mai relaxate, dar baia rămâne o încăpere umedă. Alegi IP44 pentru toate spoturile din tavanul băii; e o protecție ieftină și te scutește de oxidarea contactelor în timp. Un spot obișnuit, marcat IP20 sau IP21, rămâne pentru încăperi uscate. De exemplu, spotul LED încastrabil de 5 W, cu ramă metalică argintie, are IP21: îl folosești pe hol sau în dressing, nu în baie. Înainte să cumperi un spot pentru baie, verifici întâi codul IP în fișa lui.
Câteva repere orientative pentru amplasare:
- Față de pereți: aproximativ 40–60 cm, ca lumina să nu „curgă” pe perete în pete. Detalii în Spoturi lângă perete.
- Între spoturi: de regulă 80–120 cm, în funcție de unghiul fasciculului și de înălțimea tavanului.
- Deasupra lavoarului: nu pui spotul direct deasupra capului tău când stai în fața oglinzii. Lumina venită de sus face umbre sub ochi; un spot puțin spre perete sau o oglindă cu LED rezolvă asta. Vezi Oglinda de baie: mărime, înălțime și lumină.

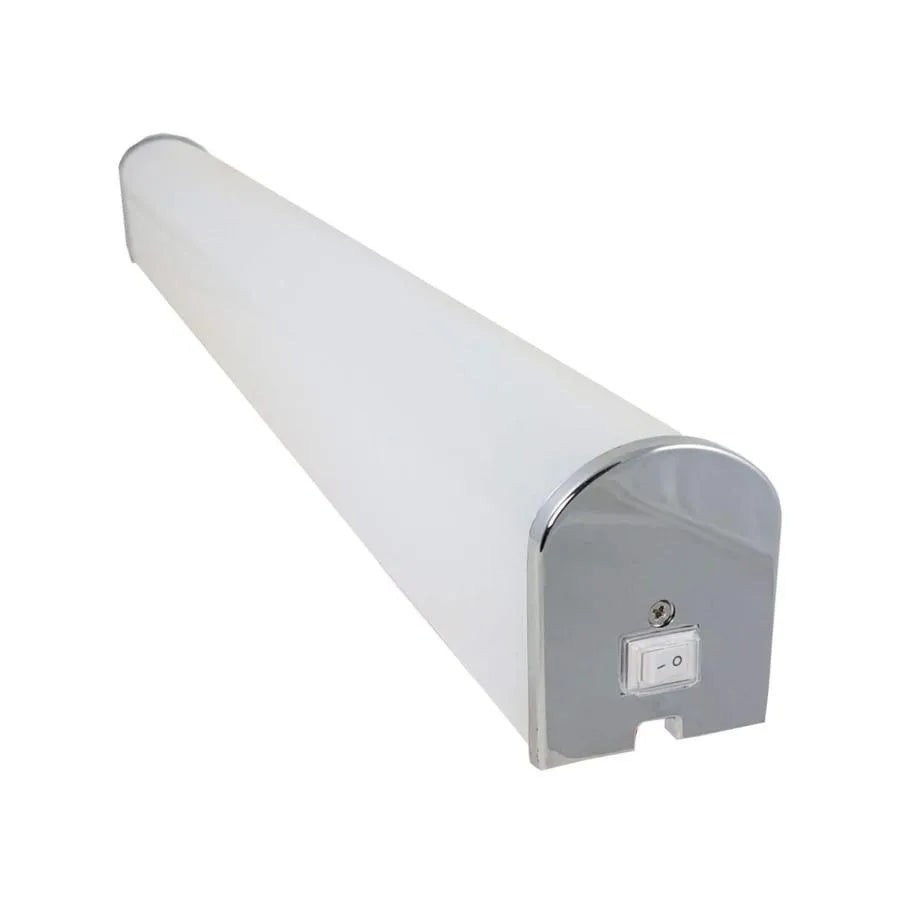

Dacă nu ai tavan fals, o plafonieră etanșă e o alternativă simplă, de exemplu plafoniera pătrată IP44, iar deasupra oglinzii poți monta un corp liniar precum corpul LED pentru baie, de 60 cm, IP44.
Unde montezi transformatorul / sursa
Spoturile de joasă tensiune au nevoie de o sursă (transformator electronic sau driver LED), care primește 230 V. Sursa nu are voie să stea în zonele 0 și 1, iar regula bună este să o scoți și din zona 2.
- Varianta uzuală: în tavanul fals, deasupra unei zone uscate a băii (lângă ușă, deasupra mașinii de spălat sau a dulapului), cu acces printr-un spot demontabil sau o trapă.
- Varianta mai sigură: în tavanul fals al holului, cu cablul de joasă tensiune trecut prin perete spre baie.
- Distanța de cablu: la 12 V, curentul este mare, iar pe cabluri lungi apar căderi de tensiune. Ții sursa cât mai aproape de spoturi și dimensionezi cablul conform fișei.
- Puterea: suma puterilor spoturilor plus o rezervă de aproximativ 20 %. Calculul este detaliat în Sursa pentru banda LED; principiul este același.
Sursa trebuie să rămână accesibilă. Dacă o închizi definitiv în gips-carton, la prima defecțiune tai tavanul.
Sfatul designerului: împarte spoturile băii pe două circuite: unul deasupra dușului și al zonei centrale, altul lângă oglindă. Dimineața aprinzi tot, iar noaptea doar lumina mai slabă, fără să te orbească.
Câte spoturi într-o baie mică (orientativ)
Pentru lumina generală dintr-o baie, se lucrează orientativ cu 150–200 lux pe pardoseală, iar la oglindă cu un nivel mai ridicat, de ordinul a 300–500 lux. Calculul complet este în Câte spoturi încastrate pe metru pătrat îți trebuie; mai jos ai valori orientative pentru tavan de 2,50–2,70 m și spoturi de aproximativ 400–500 lumeni:
| Suprafața băii | Spoturi pentru lumina generală | Plus |
|---|---|---|
| 3–4 m² | 3–4 | oglindă cu LED |
| 5–6 m² | 4–6 | oglindă cu LED sau aplică |
| 7–9 m² | 6–8 | lumină la oglindă și, opțional, nișă iluminată |
Faianța lucioasă și culorile deschise reflectă mai mult; finisajele închise cer cu un spot sau două în plus. Idei pentru spațiile foarte mici găsești în Idei pentru baia mică.
Greșeli frecvente
- Spot IP20 deasupra dușului. Merge o vreme, apoi contactele se oxidează, iar spotul pâlpâie sau se arde.
- Sursa montată chiar deasupra dușului. Este partea care primește 230 V; o ții în zonă uscată.
- Sursa închisă definitiv în tavan. Nu o mai poți înlocui fără să spargi gips-cartonul.
- Spoturi de 230 V și 12 V amestecate în aceeași casă, fără să notezi care e care. La înlocuire cumperi un bec MR16 (GU5.3) pentru o dulie GU10 sau invers; soclurile diferă, iar becul nu intră.
- Un singur spot central. Luminează pardoseala, nu fața, și lasă colțurile în umbră.
- Prea multe spoturi cu lumină rece. Baia arată clinic; pentru seară, lumina caldă (2700–3000 K) e mai plăcută.
